องค์ประกอบที่สำคัญของการสิ้นสุดสายไฟคือการเชื่อมต่อ
ระหว่างสายและหน้าสัมผัส . crimping ของหน้าสัมผัสเทอร์มินัล
เป็นวิธีหนึ่งในการบรรลุการเชื่อมต่อนี้ .
การสิ้นสุดที่ดีทั้งช่วยให้มั่นใจได้ว่ามีความสมบูรณ์ทางกลและ
เป็นไปตามข้อกำหนดทางไฟฟ้าสำหรับแอปพลิเคชัน .
นอกเหนือจากข้อกำหนดพื้นฐานที่ระบุไว้ในส่วนนี้
ไม่ควรมีความเสียหายต่อการชุบหรือเสร็จสิ้นไม่มีการติดต่อ
การเสียรูปที่จะทำให้เกิดแรงเสียดทานหรือเพิ่มแรงให้
แทรกหรือโหลดหน้าสัมผัสเข้าไปในตัวเชื่อมต่อและไม่
ติดต่อการเสียรูปที่ไม่อนุญาตให้ล็อคผู้ติดต่อทั้งหมด
แท็บหรือปีกเพื่อมีส่วนร่วมอย่างเต็มที่และล็อคเข้าไปในตัวขั้วต่อ
ตัวนำไม่ควรถูกตัดหรือแก้ไขในลักษณะใด ๆ
เพื่อให้พอดีกับตัวนำที่ติดต่อ . ตัวนำไม่ควรได้รับการบรรจุกระป๋อง
ก่อนการยกเลิกเว้นแต่จะระบุไว้เป็นอย่างอื่น .
การจีบทั้งหมดจำเป็นต้องปฏิบัติตามที่เผยแพร่ของผู้ผลิต
ข้อกำหนด, i . e ., ความสูงของการจีบ, การทดสอบแบบดึง, ฯลฯ . โดยไม่ต้อง
คำนึงถึงเครื่องมือเฉพาะที่ใช้ . เพื่อความเข้าใจที่สมบูรณ์
อ้างถึงตัวเชื่อมต่อหรือผู้ผลิตเทอร์มินัลที่เกี่ยวข้อง
ข้อกำหนดและคำแนะนำ . การยุติทั้งหมดจำเป็นต้องใช้
เพื่อตอบสนองความต้องการของอุตสาหกรรมเช่น EIA, IEC, NEMA, UL หรือ
อื่น ๆ ตามที่กำหนด .
หัวข้อต่อไปนี้ได้รับการแก้ไขในส่วนนี้:
5.1 ผู้ติดต่อที่ประทับตราและก่อตัวขึ้น
5.1.1 ฉนวนกันความร้อนสนับสนุน crimp
5.1.2 หน้าต่างการตรวจสอบฉนวน
5.1.3 ตัวนำ crimp
5.1.4 crimp bellmouth
5.1.5 แปรงตัวนำ
5.1.6 แท็บ cutoff ของผู้ให้บริการ
5.2 หน้าสัมผัสจีบตัด
5.2.1 การกวาดล้างฉนวนกันความร้อน
5.2.2 การสนับสนุนฉนวน (รายชื่อผู้ติดต่อรูปแบบการสนับสนุนฉนวน)
5.2.3 ตำแหน่งตัวนำ
5.2.4 crimping
5.2.5 ภายใต้ตัวนำขนาด - CMA Buildup Crimps
(5-1)
(5-2)
1. หน้าต่างการตรวจสอบฉนวน
2. bellmouth
3. หน้าต่างการตรวจสอบแปรง
4. แท็บล็อค/ถัง
5. พื้นที่ฉนวนกันความร้อน
6. พื้นที่ crimp ตัวนำ
7. พื้นที่การผสมพันธุ์เทอร์มินัล
8. ตัดแท็บ (อาจอยู่ที่ปลายทั้งสองของเทอร์มินัล)
9. หูหยุดเทอร์มินัล
เป้าหมาย - คลาส 1,2,3
•ฉนวนเข้ามาอย่างเต็มที่และขยายผ่านฉนวนกันความร้อน
แท็บ .
•หากมีการใช้ฉนวนกันความร้อนหลายสายจากสายไฟทั้งหมด
ผ่านแท็บฉนวนกันความร้อน .
•ฉนวนกันความร้อนไม่ได้ตัดหรือทำลายฉนวน .

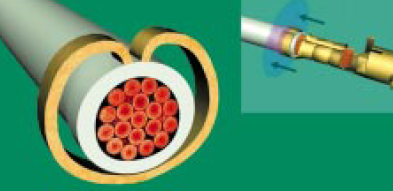

•แท็บฉนวนกันความร้อนห่อหุ้มอย่างเต็มที่และรองรับฉนวน .
•สำหรับ lugs ฉนวนฉนวนกันความร้อน crimp เกิดขึ้นอย่างสม่ำเสมอและ
ติดต่อฉนวนกันความร้อนลวดที่ให้การสนับสนุนโดยไม่สร้างความเสียหาย
ฉนวนกันความร้อน
ยอมรับได้ - คลาส 1
ตัวบ่งชี้กระบวนการ - คลาส 2
ข้อบกพร่อง - คลาส 3
•การเจาะพื้นผิวฉนวนกันความร้อนโดยฉนวนกันความร้อน
แท็บโดยมีเงื่อนไขว่าแท็บไม่ได้เจาะเข้าไปในไฟล์
ตัวนำ .
ยอมรับได้ - คลาส 2,3
•การเสียรูปเล็กน้อยของพื้นผิวฉนวนกันความร้อนตราบเท่าที่
แท็บฉนวนกันความร้อนไม่ได้ตัดทำลายเจาะหรือเจาะ
พื้นผิวของฉนวนลวด .
•แท็บฉนวนกันความร้อนให้การสนับสนุนด้านขั้นต่ำสุดของ
180 องศาไปยังฉนวนลวดและแท็บทั้งสองติดต่อด้านบนของ
ฉนวนลวด .
•แท็บฉนวนกันความร้อนไม่ได้พบที่ด้านบน แต่ล้อมรอบ
การเปิดสายการเปิด 45 องศาหรือน้อยกว่าที่ด้านบน .
•แขนฉนวนด้านนอกบนขั้วที่หุ้มฉนวนจะต้อง
ยังคงรักษาความปลอดภัยไปยังเทอร์มินัลหลังจากจีบ ..
ข้อบกพร่อง - คลาส 1,2,3
•แท็บฉนวนกันความร้อนจะเจาะฉนวนกันความร้อนเจาะทะลุ
ลงไปที่ตัวนำ .
•แท็บฉนวนกันความร้อนไม่ได้ให้การสนับสนุนอย่างน้อย
180 องศารอบฉนวน .
•แท็บ crimp ที่ล้อมรอบลวด แต่ปล่อยให้เปิด
มากกว่า 45 องศาที่ด้านบน .
•แท็บฉนวนกันความร้อนทั้งสองไม่ได้สัมผัสกับด้านบนของ
ฉนวน .
•ตัวนำอยู่ในพื้นที่ฉนวนกันความร้อนของผู้ติดต่อ .
ด้านล่างแสดงรูปภาพของข้อบกพร่อง .
