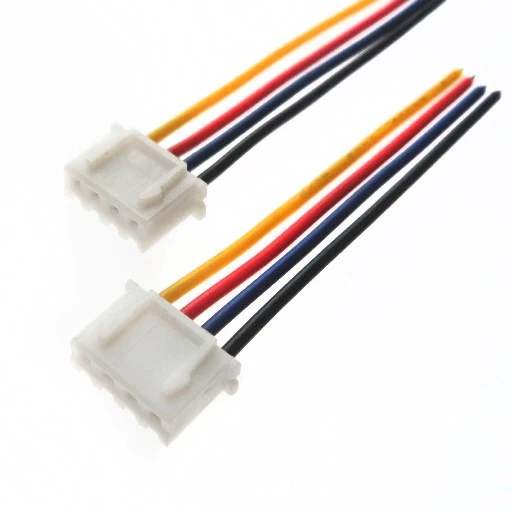

XHP Connector Harness JST

คำอธิบาย

TOP - สายเคเบิลทำสายรัด JST XHP ตัวเชื่อมต่อถูกสร้างขึ้นด้วยตัวเชื่อมต่อ JST XHP Series หรือตัวเชื่อมต่อที่เทียบเท่ากันประกอบด้วยสายไฟหรือสายเคเบิลของ UL เราสามารถกำหนดเองได้ตามความต้องการของลูกค้า

ภาพรวมผลิตภัณฑ์

หมวดหมู่ผลิตภัณฑ์: สายรัดลวด

หมายเลขพิน: 1 ~ 20 พิน

พิทช์: 2.5 มม.

สไตล์การเลิกจ้าง: การจีบ

ติดต่อเพศ: หญิง

วัสดุติดต่อ: ทองแดงพร้อมการชุบ NI

อุณหภูมิการทำงานขั้นต่ำ: - 25 องศา C

อุณหภูมิการทำงานสูงสุด: + 85 องศา C

คะแนนปัจจุบัน: 3 A AC/DC (22AWG)

คะแนนแรงดันไฟฟ้า: 250 V AC/DC

คะแนนไวไฟ: UL 94 V-0

สายเคเบิลสเป็ค: สายเคเบิลมาตรฐาน UL, ลวดเดี่ยว, ลวดริบบิ้น UL2468 หรือสายเคเบิลหลายตัวคอนดักเตอร์อื่น ๆ ต่อคำขอของลูกค้า

Wire Gauge: 26 AWG, 28AWG, 30 AWG

การรับรอง: UL

ลักษณะตัวเชื่อมต่อ

ลวดพิทช์ขนาด 2.5 มม. ที่น่าเชื่อถือสูง - ตัวเชื่อมต่อ toBoard พร้อมบอร์ดประกอบ

ความสูง 9.8 มม. สำหรับแอปพลิเคชันโปรไฟล์ต่ำ

・ การต่อต้านการติดต่อ:

ค่าเริ่มต้น/ 10 mΩสูงสุด

หลังจากการทดสอบด้านสิ่งแวดล้อม/ สูงสุด 20 MΩ

・ ความต้านทานฉนวน: 1,000 MΩนาที

・ ทนต่อแรงดันไฟฟ้า:

จะไม่มีการสลายหรือวาบไฟในขณะที่

ใช้ 1,000 vac เป็นเวลาหนึ่งนาที

・ ช่วงลวดที่เกี่ยวข้อง:

ขนาดตัวนำ/ AWG #30 ถึง AWG #22

ฉนวนกันความร้อน OD/ φ 0.9 มม. ถึงφ 1.9 มม.

・ ความหนาของบอร์ดพีซีที่ใช้งานได้: 1.6 มม.

แอปพลิเคชันและข้อได้เปรียบ:

1. ระบบอิเล็กทรอนิกส์ยานยนต์

การเชื่อมต่อสายไฟลวด: ใช้สำหรับการเชื่อมต่อสายเคเบิลของหน่วยควบคุม ECU เซ็นเซอร์และโมดูลแสงการตอบสนองการสั่นสะเทือนและความต้องการอุณหภูมิสูง

ระบบการจัดการแบตเตอรี่

2. อุปกรณ์อุตสาหกรรม

การควบคุมอัตโนมัติ: เชื่อมต่อโมดูล PLC และสายสัญญาณเซอร์โวมอเตอร์เพื่อให้แน่ใจว่าเปิด/ปิดในสภาพแวดล้อมอุตสาหกรรม

ฮาร์ดแวร์การสื่อสาร: บรรลุการส่งบอร์ดที่มั่นคงไปยังสายเคเบิลในอุปกรณ์สถานีฐานสื่อสาร

3. ผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

อุปกรณ์ขนาดกะทัดรัด: เหมาะสำหรับการเชื่อมต่อสายเคเบิลภายในของเครื่องใช้ในครัวเรือนและอุปกรณ์พกพา

คำถามที่พบบ่อย:

1, Q: ทำไมต้องเลือกเรา? ข้อได้เปรียบของคุณคืออะไร?

ตอบ: เราเป็นโรงงานเคเบิลมืออาชีพในประเทศจีนโดยมีประสบการณ์เกือบ 10 ปีในอุตสาหกรรมเคเบิล เรามีทีมวิศวกรที่แข็งแกร่งสามารถให้การสนับสนุนด้านเทคนิคสำหรับลูกค้า

ผลิตภัณฑ์ที่มีคุณภาพ: วัตถุดิบคุณภาพสูง

ราคาที่แข่งขันได้: ราคาโรงงาน

บริการ OEM: ข้อเสนอและยินดีต้อนรับ OEM บริการ

2. Q: เงื่อนไขการชำระเงินใดบ้าง?

เรายอมรับการชำระเงินโดย: T/T, Western Union, Money Gram, Paypal และเงินสดคำถามอื่น ๆ โปรดอย่าลังเลที่จะติดต่อตัวแทนธุรกิจของเรา

3, Q: คุณช่วยบอกการรับประกันผลิตภัณฑ์ของคุณได้ไหม

ตอบ: เราให้การรับประกันคุณภาพ 1 ปีสำหรับผลิตภัณฑ์ที่จัดส่งของเราจะให้การทดแทนหากมีปัญหาด้านคุณภาพใด ๆ

การบรรจุหีบห่อ

1, กล่องส่งออกมาตรฐาน

2 ยินดีต้อนรับการบรรจุที่กำหนดเอง

จัดส่ง

1, 5 วันทำการสำหรับตัวอย่าง

2, 7 วันทำการสำหรับสินค้าการผลิตจำนวนมาก

3, Express, Air, Marine และลูกค้าที่ระบุไปข้างหน้ามีให้บริการ
